راهنمای جامع استانداردسازی اتاق سرور در ایران 1405

اتاق سرور استاندارد چیست و چرا اهمیت دارد؟

اتاق سرور (Server Room) فضایی فیزیکی است که تجهیزات حیاتی فناوری اطلاعات یک سازمان، از سرور و استوریج گرفته تا سوئیچ، روتر و فایروال، در آن نگهداری می‌شود. این فضا قلب تپنده زیرساخت IT هر سازمانی است.

اما اتاق سرور استاندارد چیزی فراتر از یک اتاق با چند رک است. یک اتاق سرور استاندارد باید:

• پایداری ۹۹.۹۹۹٪ (معادل کمتر از ۵ دقیقه خرابی در سال) را تضمین کند.
• در برابر قطعی برق، آتش‌سوزی، نوسانات دما و نفوذ فیزیکی محافظت کند.
• قابلیت توسعه برای نیازهای آینده سازمان را داشته باشد.
• با استانداردهای بین‌المللی منطبق باشد.

هزینه یک اتاق سرور غیراستاندارد

طبق بررسی‌های انجام‌شده در سازمان‌های ایرانی، هر ساعت خرابی سرور به طور میانگین بین ۵۰ تا ۵۰۰ میلیون تومان خسارت مستقیم و غیرمستقیم وارد می‌کند که این عدد بستگی به اندازه و نوع کسب‌وکار دارد. اتاق سرور غیراستاندارد مهم‌ترین عامل این خرابی‌هاست.

استانداردهای بین‌المللی اتاق سرور

دو استاندارد اصلی در دنیا برای طراحی و اجرای اتاق سرور وجود دارد:

استاندارد TIA-942

استاندارد ANSI/TIA-942 توسط انجمن صنعت ارتباطات آمریکا (TIA) منتشر شده و جامع‌ترین مرجع برای طراحی مراکز داده است. این استاندارد چهار سطح (Tier) را تعریف می‌کند:

Tier	نام	Uptime	مناسب برای
Tier I	Basic	۹۹.۶۷۱٪	سازمان‌های کوچک
Tier II	Redundant Components	۹۹.۷۴۱٪	سازمان‌های متوسط
Tier III	Concurrently Maintainable	۹۹.۹۸۲٪	سازمان‌های بزرگ
Tier IV	Fault Tolerant	۹۹.۹۹۵٪	بانک‌ها، دیتاسنترهای ملی

اکثر سازمان‌های ایرانی به Tier II یا Tier III نیاز دارند.

استاندارد ANSI/BICSI-002

این استاندارد مکمل TIA-942 است و تمرکز آن روی کابل‌کشی، زیرساخت شبکه و بهترین شیوه‌های پیاده‌سازی است. ترکیب این دو استاندارد، یک اتاق سرور کامل و قابل اتکا می‌سازد.

نکته مهم: در ایران، به دلیل شرایط خاص نظیر نوسانات برق، وضعیت اقلیمی و محدودیتهای تجاری و … رعایت این استانداردها اهمیت مضاعفی دارد.

 انتخاب موقعیت مکانی مناسب

یکی از پرتکرارترین اشتباهات در ایران اینست که «هر اتاقی که خالی بود» را به اتاق سرور تبدیل می‌کنند. این رویکرد کاملاً اشتباه است.

معیارهای انتخاب مکان بر اساس TIA-942 و BICSI-002:

فاصله از عوامل خطر:

• فاصله از راه‌آهن: طبق TIA-942 حداقل ۱ کیلومتر، طبق BICSI حداقل ۱۶۰۰ متر
• فاصله از فرودگاه: حداقل ۳ کیلومتر (با توجه به حوادثی مثل سوانح هواپیمایی)
• فاصله از ایستگاه سوخت: حداقل ۵۰۰ متر
• دور از مناطق سیل‌خیز، گسل‌های زلزله و خطوط لوله گاز

موقعیت در ساختمان:

• در مناطق زلزله‌خیز (مثل تهران): طبقات پایین ساختمان ترجیح دارد.
• در مناطق سیل‌خیز: طبقات بالا توصیه می‌شود.
• مرکز ساختمان: ممنوع است( باید به راهرو اصلی دسترسی مستقیم داشته باشد).
• اتاق نباید پنجره داشته باشد.
• باید از مسیرهای پرتردد دور باشد.

 زیرساخت فیزیکی: کف، سقف و دیوار کاذب

کف کاذب (Raised Floor)

کف کاذب یکی از مهم‌ترین عناصر اتاق سرور استاندارد است که دو وظیفه اصلی دارد: مدیریت کابل‌کشی و توزیع هوای سرد.

مشخصات استاندارد کف کاذب:

• ارتفاع از کف اصلی: حداقل ۳۰ سانتیمتر طبق TIA-942 و ۵۰ سانتیمتر طبق BICSI-002
• مقاومت بار استاتیک: حداقل ۱۲۵۰ کیلوگرم بر متر مربع.
• جنس پانل: ترجیحاً فولاد با پوشش ضد الکتریسیته ساکن.
• سینی کابل زیر کف کاذب حداکثر عمق ۱۵ سانتیمتر مجاز است.
• سینی‌های کابل نباید مسیر جریان هوای سرد را مسدود کنند.

سقف کاذب

ارتفاع سقف اتاق سرور باید حداقل ۲.۶ متر از کف کاذب باشد. سقف کاذب باید:

• از مواد ضد حریق ساخته شده باشد
• امکان عبور داکت‌های تهویه و کابل‌ها را داشته باشد
• نفوذناپذیر در برابر رطوبت باشد

دیوارها

• دیوارها باید ضد حریق با مقاومت حداقل ۲ ساعت (Fire Resistance Rating) باشند
• پوشش داخلی: ترجیحاً اپوکسی آنتی‌داست برای جلوگیری از تولید ذرات گرد و غبار
• عایق‌بندی حرارتی مناسب جهت کاهش بار سرمایشی

 سیستم سرمایش و تهویه اتاق سرور

سرمایش بیشترین سهم را در مصرف انرژی اتاق سرور دارد و مهم‌ترین عامل در پایداری تجهیزات است.

دمای استاندارد

طبق استاندارد ASHRAE TC 9.9:

• دمای ورودی هوا به تجهیزات: ۱۸ تا ۲۷ درجه سانتیگراد
• رطوبت نسبی: ۴۰ تا ۶۰ درصد
• نقطه شبنم: بین ۵.۵ تا ۱۵ درجه سانتیگراد

انواع سیستم‌های سرمایش

CRAC (Computer Room Air Conditioner):

• مناسب برای اتاق‌های سرور کوچک تا متوسط
• خنک‌سازی از طریق کف کاذب
• مزیت: قیمت مناسب‌تر و نصب آسان‌تر

CRAH (Computer Room Air Handler):

• برای دیتاسنترهای بزرگ
• از آب سرد (Chilled Water) برای خنک‌سازی استفاده می‌کند
• راندمان بالاتر در بار زیاد

In-Row Cooling:

• نصب مستقیم بین ردیف‌های رک
• بهترین گزینه برای چگالی بالای توان (High Density)
• کارایی بسیار بالا

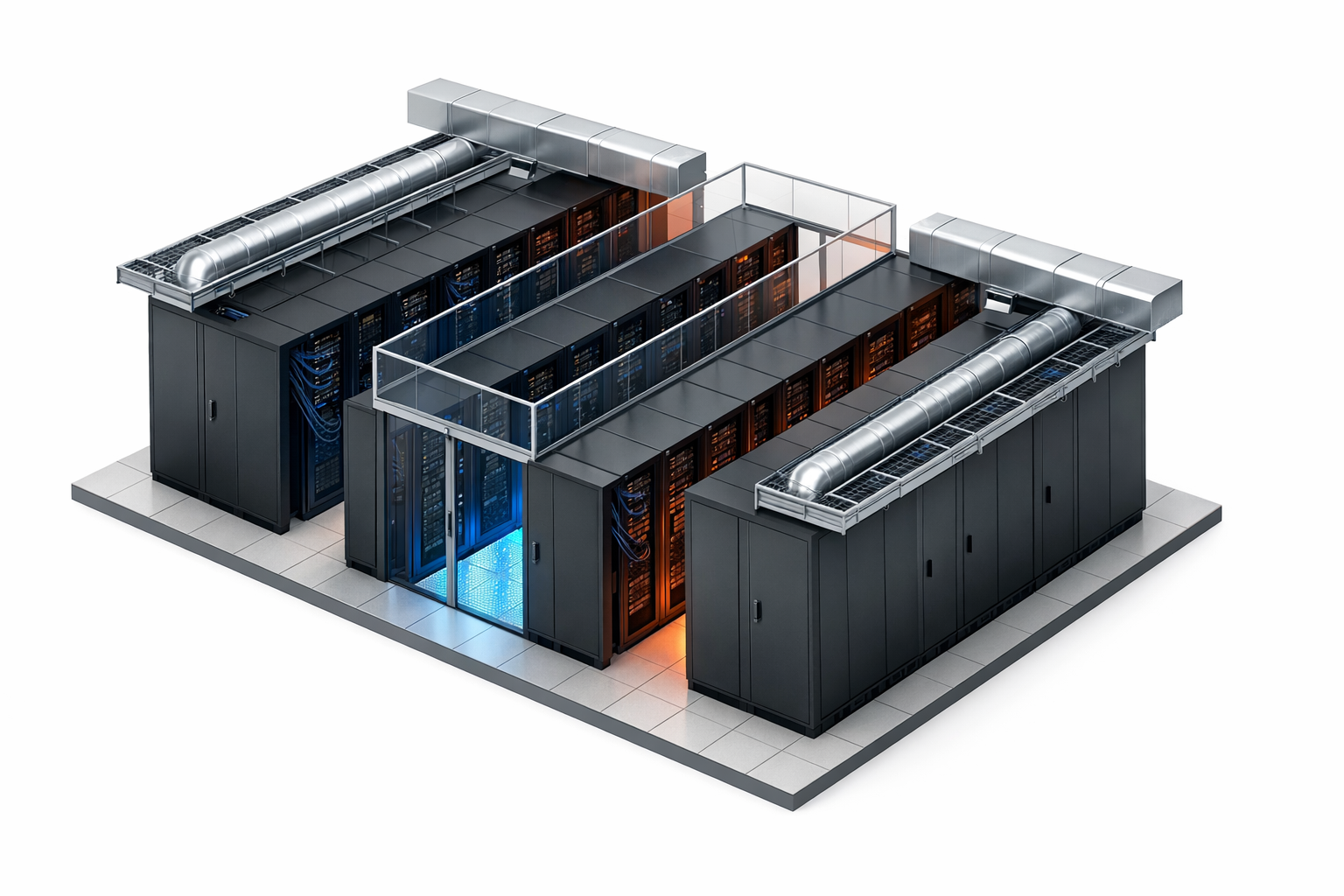

اصل Hot Aisle / Cold Aisle

یکی از مهم‌ترین اصول در طراحی تهویه اتاق سرور، جداسازی راهروی هوای سرد از راهروی هوای گرم است:

• رک‌ها باید پشت به پشت قرار گیرند
• هوای سرد از جلوی رک وارد می‌شود (Cold Aisle)
• هوای گرم از پشت رک خارج می‌شود (Hot Aisle)
• این اصل مصرف انرژی را تا ۴۰٪ کاهش می‌دهد

توجه: حداقل ۲ دستگاه سرمایش با مدارهای جداگانه الزامی است تا در صورت خرابی یکی، دیگری کار کند (N+1 Redundancy).

زیرساخت برق و UPS

UPS (منبع تغذیه بی‌وقفه)

UPS اولین خط دفاع در برابر قطعی و نوسان برق است. در ایران با توجه به کیفیت برق شهری، انتخاب UPS مناسب اهمیت دوچندانی دارد.

استانداردهای مرتبط با UPS:

• IEC 62040: استاندارد بین‌المللی عملکرد UPS
• IEEE 446: راهنمای سیستم‌های برق اضطراری
• UL 1778: استاندارد ایمنی UPS

محاسبه ظرفیت UPS:

1. مجموع توان مصرفی تمام تجهیزات را محاسبه کنید (وات)
2. ضریب اطمینان ۱.۲۵ اعمال کنید
3. زمان پشتیبانی مورد نیاز را تعیین کنید (معمولاً ۱۵ تا ۳۰ دقیقه — کافی برای روشن شدن ژنراتور)

ظرفیت UPS (VA) = مجموع توان (W) × ۱.۲۵ ÷ Power Factor

ژنراتور اضطراری

برای اتاق سرور Tier III و بالاتر، ژنراتور الزامی است:

• باید در فضای جداگانه و خارج از اتاق سرور نصب شود
• زمان راه‌اندازی خودکار: کمتر از ۱۰ ثانیه
• مخزن سوخت: حداقل ۷۲ ساعت ظرفیت

توزیع برق

• استفاده از PDU (Power Distribution Unit) داخل رک برای توزیع بهینه
• برق ورودی: دو مسیر مستقل از دو منبع مختلف (برای Tier III)
• اتصال ارت (Grounding) صحیح تمام تجهیزات الزامی است
• نصب ترانس ایزوله توصیه می‌شود

 سیستم اعلام و اطفاء حریق

چرا سیستم آب‌پاش (Sprinkler) برای اتاق سرور مناسب نیست؟

بسیاری از سازمان‌ها اشتباهاً از سیستم‌های آبی (Sprinkler) در اتاق سرور استفاده می‌کنند. آب و تجهیزات الکترونیکی با هم سازگار نیستند. خسارت ناشی از آتش‌نشانی با آب گاهی بیشتر از خود آتش است.

سیستم‌های توصیه‌شده

FM-200 (HFC-227ea):

• رایج‌ترین گاز اطفاء در ایران
• زمان اطفاء: کمتر از ۱۰ ثانیه
• بی‌خطر برای انسان در غلظت‌های استاندارد
• نقطه ضعف: اثر گلخانه‌ای بالا (در حال منسوخ شدن در اروپا)

Novec 1230 (FK-5-1-12):

• جایگزین مدرن FM-200
• سازگارتر با محیط زیست
• کارایی بالاتر در دماهای پایین‌تر
• قیمت بالاتر

اینرتن (Inert Gas):

• ترکیبی از نیتروژن، آرگون و CO2
• مناسب برای اتاق‌های سرور بزرگ
• بی‌خطر برای محیط زیست

اجزای سیستم اعلام حریق

یک سیستم کامل شامل این اجزاست:

• دتکتور دود خطی (VESDA): حساس‌ترین نوع، تشخیص دود قبل از مشتعل شدن آتش
• دتکتور حرارتی: برای تأیید حریق
• آژیر اعلام خطر: صدای متفاوت در حالت اعلام (منقطع) و تخلیه گاز (متناوب)
• سیستم برق اضطراری کنترل پنل: باتری ۲۴ ولت داخلی

 امنیت فیزیکی و کنترل تردد

اتاق سرور باید از ورود افراد غیرمجاز کاملاً محافظت شود.

لایه‌های امنیتی

لایه اول — درب ورودی:

• درب ضد حریق با قفل الکترونیکی
• سیستم کنترل تردد با کارت هوشمند یا بیومتریک (اثر انگشت یا تشخیص چهره)
• ثبت لاگ ورود و خروج تمام افراد

لایه دوم — داخل اتاق:

• دوربین مداربسته با ضبط ۳۰ روز
• محدودسازی دسترسی به رک‌های خاص با قفل جداگانه
• هشدار ورود غیرمجاز به سیستم مانیتورینگ مرکزی

لایه سوم — مدیریتی:

• ثبت و تأیید هر گونه کار روی تجهیزات (Change Management)
• سیاست «دو نفره» برای عملیات حساس
• بررسی دوره‌ای دسترسی‌ها

کابل‌کشی استاندارد در اتاق سرور

کابل‌کشی نامناسب یکی از رایج‌ترین مشکلات اتاق‌های سرور ایرانی است که هم خطر آتش‌سوزی ایجاد می‌کند و هم عیب‌یابی را دشوار می‌سازد.

اصول کابل‌کشی استاندارد

جداسازی کابل‌های برق و داده:

• کابل‌های برق و شبکه باید در مسیرهای کاملاً جداگانه کشیده شوند
• حداقل فاصله: ۱۵ سانتیمتر برای کابل‌های معمولی، ۳۰ سانتیمتر در مجاورت ترانس

انواع کابل استاندارد:

• شبکه: CAT6 یا CAT6a برای اتاق سرور
• فیبر نوری: OM4 یا OS2 برای ارتباطات درون رک و بین رک
• برق: کابل مسی با مقاومت حریق مناسب (LSZH – Low Smoke Zero Halogen)

مدیریت کابل:

• استفاده از تای‌رپ نایلونی مجاز نیست (خطر آتش‌سوزی و دشواری تعویض)
• استفاده از Velcro یا کمربند کابل قابل باز کردن الزامی است
• برچسب‌گذاری هر دو سر تمام کابل‌ها
• تهیه نقشه کابل‌کشی (Cable Schedule) به‌روز

 سیستم مانیتورینگ (BMS/DCIM)

یک اتاق سرور استاندارد بدون سیستم مانیتورینگ ناقص است.

BMS (Building Management System)

BMS حداقل باید این پارامترها را پایش و هشدار دهد:

• دما و رطوبت در نقاط مختلف اتاق و رک
• وضعیت برق (ولتاژ، جریان، فرکانس)
• وضعیت UPS و باتری
• وضعیت سیستم سرمایش (روشن/خاموش، دما ورودی/خروجی)
• سیستم اطفاء حریق (آماده‌باش/فعال)
• وضعیت درب و کنترل تردد
• تشخیص نشت آب (Water Leak Detection)

DCIM (Data Center Infrastructure Management)

برای دیتاسنترهای بزرگ‌تر، DCIM علاوه بر BMS موارد زیر را هم پوشش می‌دهد:

• مدیریت فضا و ظرفیت رک‌ها
• پیش‌بینی مصرف برق و سرمایش
• گزارش PUE (Power Usage Effectiveness)
• برنامه‌ریزی ظرفیت آینده

 اشتباهات رایج در اتاق‌های سرور ایران

در پروژه‌های استانداردسازی که شرکت توسعه نگار فرنام انجام داده، این اشتباهات را بارها دیده‌ایم:

 اشتباه ۱) استفاده از کولر گازی خانگی: بسیاری از سازمان‌ها از اسپلیت معمولی استفاده می‌کنند. این دستگاه‌ها برای محیط‌های IT طراحی نشده‌اند، رطوبت را کنترل نمی‌کنند و ۲۴ ساعته قابل کار کردن نیستند.

اشتباه ۲) یک UPS برای همه تجهیزات: عدم تفکیک مدارهای برق بحرانی از غیربحرانی — در صورت خرابی UPS، همه چیز از کار می‌افتد.

اشتباه ۳) نبود Cold Aisle/Hot Aisle: قرار دادن رک‌ها بدون توجه به جریان هوا باعث می‌شود دستگاه‌ها هوای گرم خودشان را مجدداً مکش کنند.

اشتباه ۴) کابل‌کشی درهم: «اسپاگتی کابل» نه تنها زشت است، بلکه عیب‌یابی را غیرممکن و خطر آتش‌سوزی را بالا می‌برد.

اشتباه ۵) نبود سیستم اطفاء تخصصی: اعتماد به اطفاء حریق ساختمان (Sprinkler آبی) برای اتاق سرور، فاجعه‌بار است.

اشتباه ۶) عدم داکیومنت‌گذاری: نداشتن نقشه کابل، لاگ تغییرات و مستندات تجهیزات( وقتی متخصص اصلی نباشد، سیستم به «جعبه سیاه» تبدیل می‌شود).

چک‌لیست نهایی استانداردسازی

زیرساخت فیزیکی

• موقعیت مکانی بر اساس TIA-942 ارزیابی شده
• کف کاذب با ارتفاع حداقل ۳۰ سانتیمتر نصب شده
• دیوارها و سقف ضد حریق هستند
• پوشش اپوکسی آنتی‌داست اجرا شده
• اتاق پنجره ندارد

سرمایش

• حداقل ۲ دستگاه سرمایش تخصصی نصب شده
• چیدمان Hot Aisle / Cold Aisle اجرا شده
• دمای اتاق بین ۱۸ تا ۲۷ درجه حفظ می‌شود
• رطوبت بین ۴۰ تا ۶۰ درصد است

برق

• UPS با ظرفیت مناسب و N+1 Redundancy نصب شده
• ژنراتور اضطراری (برای Tier III+) موجود است
• ارت مناسب برای تمام تجهیزات برقرار است
• مدارهای برق بحرانی از غیربحرانی جدا شده

حریق

• سیستم اعلام حریق با VESDA نصب شده
• سیستم اطفاء گازی (FM-200 یا Novec) نصب شده
• آزمایش دوره‌ای سیستم انجام می‌شود

امنیت

• کنترل تردد بیومتریک یا کارت هوشمند نصب شده
• دوربین مداربسته با ضبط ۳۰ روز در کار است
• لاگ ورود و خروج ثبت می‌شود

کابل‌کشی

• کابل‌های برق و داده جداسازی شده
• تمام کابل‌ها برچسب‌گذاری شده
• نقشه کابل‌کشی موجود و به‌روز است

مانیتورینگ

• BMS دما، رطوبت و برق را پایش می‌کند
• سیستم هشداردهی (SMS یا Email) فعال است
• گزارش‌های دوره‌ای تولید می‌شود

نتیجه‌گیری

استانداردسازی اتاق سرور یک پروژه بصورت یک بارنیست، بلکه یک فرآیند مستمر است. از انتخاب موقعیت مکانی صحیح تا پیاده‌سازی سیستم‌های سرمایش، برق، اطفاء حریق و مانیتورینگ و … که هر مرحله باید با دقت و براساس استانداردهای بین‌المللی اجرا شود.

شرکت توسعه نگار فرنام با سال‌ها تجربه در طراحی، اجرا و استانداردسازی اتاق سرور و مراکز داده در ایران، آماده ارائه مشاوره رایگان برای بررسی وضعیت اتاق سرور سازمان شماست.

برای دریافت مشاوره رایگان و بازدید کارشناسی از اتاق سرور خود، همین امروز با ما تماس بگیرید.
